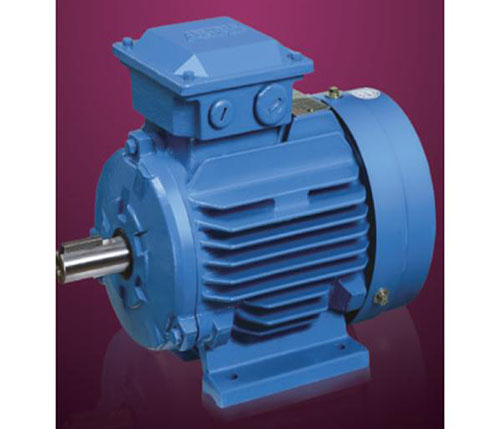

M2QA標準電機簡介
普通電機（M2QA）
1.技術特性
M2QA三相異步電動機是ABB公司設計的2000款系列產品中的基本系列,符合歐共體||級效率標準。電機的設計與制造符合IEC60034、IEC60072、DIN42673、BS4999、GB755、GB10069和Q/JBQS27。M2QA系列電機
具有較好的電氣與機械性能。
高效率
1.1KW-90KW2P4P電機在S1工作制下，M2QA系列達到CEMEP-EU的II級效率標準，具有較好的節能效果。
寬電壓設計
高至690V且可應用于50Hz和60Hz電網。
可靠的繞組
采用進口最新技術的絕緣材料，可達到F級絕緣（B級-80K溫升），確保了繞組的較長的壽命。
強抗腐蝕保護
電機經過抗環境腐蝕設計能夠保持較長壽命。
軸承具有較高承載能力
配置深溝槽滾球軸承使得電機壽命大大延長。71-250mm中心高的鑄鐵電機配備終生免維護軸承，280-355mm的電機作為標準配置裝有注油孔。
低噪音水平
通過優化電磁及電氣設計，改善冷卻系統，及結構優化保證M2QA系列總體較低噪音水平。
額外的繞組保護
根據客戶要求可加裝PTC熱敏電阻，熱敏開關和防冷凝加熱帶等繞組保護附件。
2.機械設計
全封閉自扇冷設計，IP55防護等級及重負載設計，同時采用強抗腐蝕鑄鐵材料使得M2QA系列電機可以適應各種環境。電機的機械結構非常堅固，280-355mm中心高的電機標準配置排水孔及塞子。
靈活的引出線方向。電機接線盒的安裝方式可在電機頂部、左側、右側,接線盒自身可旋轉安裝,71-132機座的接線盒可旋轉4*90方向。160及以上機座接線盒可旋轉2*180方向。
電機針對不同環境及應用要求有多種可選配置，如更高的防護等級，絕緣水平，防塵保護，密封圈，防雨裝置等等。
3.型號說明
M2QA112M2A
M2QA--型號標記112--機座號（以轉軸中心高mm表示）
M--機座長度2--極數A--鐵芯長度
使用條件
①.海拔不超過1000m
②.環境空氣溫度隨季節而變化，但不超過+40℃
③.電壓、頻率及工作方式
工作電壓：220-240V380-420V440-480V660-690V
④.額定頻率：50/60Hz
⑤.工作方式：連續（S1）
⑥.絕緣等級：F
4.軸承型號(NSK軸承）（可選SKF軸承）
標準軸承型號電纜接口
中心高極數D-endN-endmm
71M2,4,66202-VVC36202-VVC32-M16*1.5
80M2,4,66204-DDUC36204-DDUC32-M25*1.5
90S2,4,66205-DDUC36205-DDUC32-M25*1.5
90L2,4,66205-DDUC36205-DDUC32-M25*1.5
100L2,4,6,86206-DDUC36206-DDUC32-M32*1.5
112M2,4,6,86207-DDUC36206-DDUC32-M32*1.5
132S2,4,6,86208-DDUC36207-DDUC32-M32*1.5
132M2,4,6,86208-DDUC36207-DDUC32-M32*1.5
160M2,4,6,86309-ZZC36209-ZZC32-M40*1.5
160L2,4,6,86309-ZZC36209-ZZC32-M40*1.5
180M2,4,6,86310-ZZC36210-ZZC32-M40*1.5
180L2,4,6,86310-ZZC36210-ZZC32-M40*1.5
200L2,4,6,86312-ZZC36212-ZZC32-M50*1.5
225S4,6,86313-ZZC36213-ZZC32-M50*1.5
225M26313-ZZC36213-ZZC32-M50*1.5
225M4,6,86313-ZZC36213-ZZC32-M50*1.5
250M26314/C36214/C32-M63*1.5
250M4,6,86314/C36214/C32-M63*1.5
280S26316/C46316/C42-M63*1.5
280S4,6,86316/C36316/C32-M63*1.5
280M26316/C46316/C42-M63*1.5
280M4,6,86316/C36316/C32-M63*1.5
315S26316/C46316/C42-M63*1.5
315S4,6,86319/C36319/C32-M63*1.5
315M26316/C46316/C42-M63*1.5
315M4,6,86319/C36319/C32-M63*1.5
315L26316/C46316/C42-M63*1.5
315L4,6,86319/C36319/C32-M63*1.5
355M26319M/C46319M/C42-M63*1.5
355M4,6,86322/C36319/C32-M63*1.5
355L26319M/C46319M/C42-M63*1.5
355L4,6,86322/C36319/C32-M63*1.5
5.電壓與性能
M2QA系列電機采用（3KW及以下功率電機220-240V/380-420V，4KW及以上功率電機380-420V/660-690V，△/Y）寬電壓設計，電機在各種電壓工況下的效率、功率因數及轉速略有變化。
如用戶需要特定工作電壓可按特殊要求供應。 務需先通知，ABB電機保留對設計技術規格的修改權
6.訂貨須知
訂貨時請詳細說明電機型號、功率、極數、電壓、頻率、接法、安裝結構形式等。選型時，應根據負載和其他使用要求對照樣本選用。
如有特殊要求，如左出線、右出線、雙出軸、其他絕緣等級可作為特要求訂貨。
7.M2QA電機產品代碼
ABCDEF
M2QA100L2AM2QA101510-ADC
1-45-678-1011121314
A電機類型
B電機尺寸
C產品代碼
D安裝形式代碼
E電壓和頻率代碼
F產地代碼
（C，D，E，F）代碼定義
1-4位置
M2QA=鑄鐵全封閉自扇冷鼠籠電機
5-6位置
IEC框號
07=7110=10016=16022=22531=315
08=8011=11218=18025=25035=355
09=9013=13220=20028=280
7位置
轉速（極數）
1=2極3=6極5=10極7=>12極9=多速
2=4極4=8極6=12極8=雙速
8-10位置
編號
11位置
破折號
12位置
安裝形式
A=底腳安裝，接線盒頂置
R=底腳安裝，接線盒右置（從驅動端看D-end)
L=底腳安裝，接線盒左置
B=大法蘭安裝
C=小法蘭安裝（71-112）
H=底腳和法蘭安裝
S=底腳和法蘭安裝，接線盒右置
T=底腳和法蘭安裝，接線盒左置
J=底腳和法蘭安裝（小法蘭）
13位置
電壓和頻率代碼
A=380VY50HzB=380V△50Hz
D=380-420V△50Hz/440-480V△60Hz/660-690VY50Hz
E=500V△50Hz/575V△60Hz
F=500VY50Hz/575VY60Hz
H=415V△50Hz
S=220-240V△50Hz/380-420VY50Hz/440-480VY60Hz
T=660V△50Hz
U=690V△50Hz
X=690V以下其它電壓，頻率及接法
14位置
產地代碼
