JEHF高壓變頻器是采用世界尖端的艾默生電力電子技術，生產的IGBT型高壓變頻器。它采用SPWM（SinusoidalPWM）控制技術，實現對高壓電動機的變頻調速控制。旨在提升高壓電動機變速運轉的優勢，提高中壓傳動系統的控制水平、設備功率因數和運行效率，滿足工藝控制要求，降低電機能耗，實現節能環保。
JEHF高壓變頻器屬電壓源型、高-高結構變頻器，采用單元串聯方式，利用移相疊加原理產生近乎完美的正弦波，直接輸出0～3/6/10kV電壓，不需要任何輸出升壓裝置，可以直接驅動普通高壓電機。

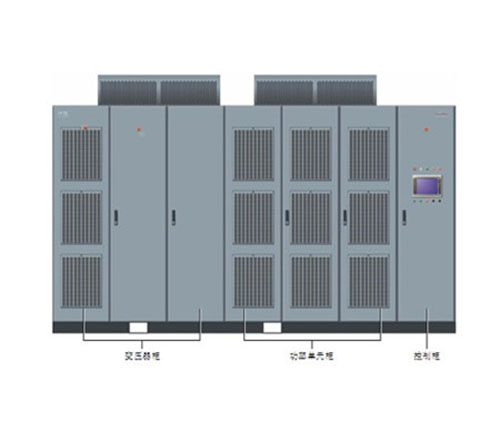

變頻器主機由變壓器柜、功率單元柜、控制柜三部分組成；
旁路柜為選配件，可以根據現場需要選擇不同形式的旁路柜。
技術特點：
1、經典拓撲結構
JEHF高壓變頻器采用多單元串聯結構，功率單元輸入接移相變壓器的輔助繞組輸出，功率單元輸出首尾級連，最終形成Y型聯結結構，疊加輸出3/6/10kV變頻電源。
2、完美輸出波形
采用SPWM調制控制技術，輸出近似完美的正弦波。無需使用任何形式的諧波濾波器或功率補償裝置，消除電機運行的諧波問題，無電機共模電壓引起的絕緣應力，輸入移相整流變壓器有效消除變頻器共模電壓對電機影響，獨有的SPWM控制，確保輸出較小的轉矩脈動和dv/dt，對電纜長度無嚴格限制。
3、可靠的功率單元
獨有的安全防護設計，保證單元與柜體之間的絕緣距離，采用獨特的抽出結構，方便從柜體上抽出，維護簡單方便，更加可靠的功率單元旁路技術。
4、優越產品特性
JEHF高壓變頻器主控系統采用多核控制平臺，使系統整體性能大幅度提升；針對高壓變頻器惡劣運行工況采用更嚴格的設計和選型標準，專業安規及電磁兼容設計，保證其無可比擬的優越特性。
A主要器件使用著名進口品牌，冗余設計，可靠性高，完全可以適應極端工況。
B主控板采用8層PCB設計，功率模塊控制板采用4層PCB設計，所有電路板都進行三層三防漆處理，確保高壓變頻器在各種惡劣應用環境中可靠運行。
C控制系統采用三級冗余供電：移相變壓器副邊AC380V輸出、AC380V市電轉換成直流并連供電運行，冗余熱備份，無切換時間。超級電容后備供電，******限度保證控制系統供電的可靠。
D采用獨家寬電壓輸出技術，電網電壓短時下降至額定電壓的55％時，可繼續降額運行而不保護停機。
E采用獨特的軟啟動技術，外供AC380V,通過變壓器副邊預先對功率單元進行充電，可以使合閘啟動時空載電流更小，對變壓器和模塊沖擊更小。
F采用科學的冷卻風機供電模式，冷卻風機在高壓電源停電后可切換到外供電源繼續運行10分鐘，確保柜內產生的熱量及時散掉，防止熱積累，延長柜內器件的使用壽命。
G可觀的節能效果
5、多樣化的通訊和接口
兼容多種主流通訊協議(Modbus、Profibus、DeviceNet、InterBus等)，易于用戶的現場改造和遠程調試，配置彩色液晶觸摸屏，國際化中文或英文界面，菜單簡潔，自帶幫助界面，操作簡單方便。
6、出色產品功能
A瞬時停電不停機功能
B轉速追蹤功能
C多段速運行
DPLC功能
E內置PID
F參數自動校正功能
7、人性化的操作界面
操作界面采用高清晰度彩色液晶觸摸屏，畫面設計美觀，菜單分級精準。畫面為簡體中文，用來顯示事件、告警和故障名稱、運行參數、功能碼名稱、功能參數范圍等；具有參數拷貝功能。
A顯示系統運行圖及系統輸入電壓電流和輸出電壓電流數值；
B顯示拓撲圖及任一模塊的狀態，如：模塊輸入電壓和母線電壓；
C屏幕上可以顯示選配件是否選用及其狀態，包括輸入，輸出和旁路斷路器的狀態顯示。
DHelp功能及故障自診斷功能，可即時查看當前、歷史故障信息和操作事件，便于故障診斷和分析，正面維護，功率單元采用推拉結構，維護方便快速；此外主控軟件提供故障智能定位功能，快速定位故障單元位置。大大縮減維護時間，減小用戶損
應用場合
石油、化工、水利、冶金、海運、港口、煤炭、電力等行業提供了高效、可靠、環保的產品。
